M3 自動化用肩スプリングネジ 34mm 亜鉛メッキ
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | guanbiao |
| 証明: | ISO9001 |
| モデル番号: | M3 |
| 書類: | guanbiao hardware PPT(new)P...DF.pdf |
お支払配送条件:
| 最小注文数量: | 50000 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | ビニール袋 +カートン +パレット |
| 受渡し時間: | 15-20勤務日 |
| 支払条件: | T/T |
| 供給の能力: | 5000000 |
|
詳細情報 |
|||
| 製品アプリケーション: | 自動化とロボット | リードタイム: | 15〜20営業日 |
|---|---|---|---|
| フィンシュ: | 亜鉛メッキ | 材料: | 炭素鋼（グレード4.8または8.8オプション） |
| 寛容: | +/- 0.05mm | 仕様: | ISO |
| 量: | 1000個セット | サンプル: | 無料サンプル |
| 全長: | 34mm | スレッドタイプ: | ショルダーヘッド |
| 負荷容量: | 中くらい | スプリングの直径: | 3mm |
| ドライブタイプ: | フィリップス | ||
| ハイライト: | M3 肩スプリングネジ 34mm,亜鉛メッキ自動化ネジ,自動化用スプリング内蔵ネジ |
||
製品の説明

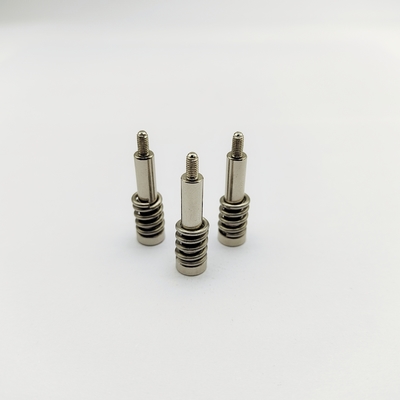

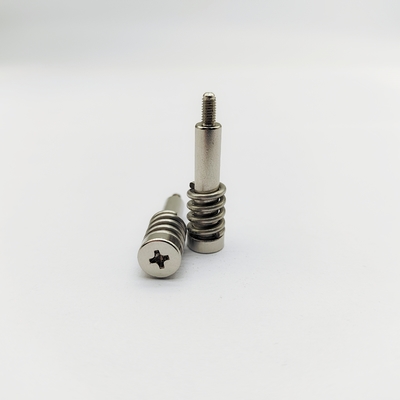

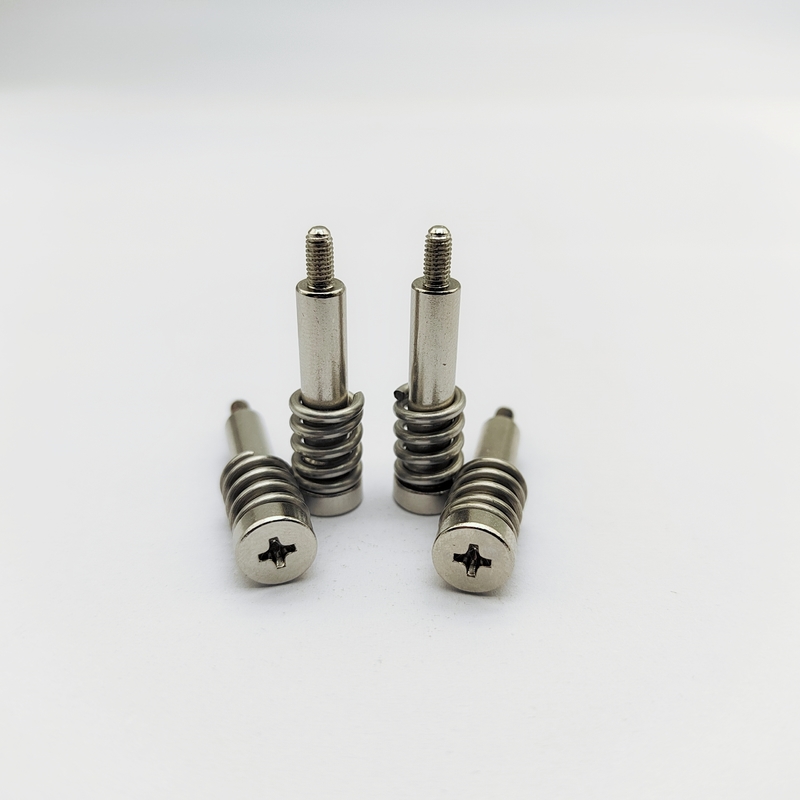

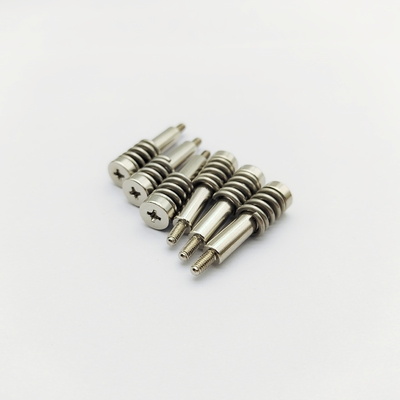

M3ショルダーばねねじ - ショルダーヘッド - プラスドライブ - プリインストールばね - 亜鉛メッキ - フローティングパネル用
当社のM3ショルダーヘッドばねねじは、正確なアライメント、フローティング動作、および振動抵抗を必要とする用途向けに設計された特殊なファスナーです。標準ねじとは異なり、ヘッドの下に滑らかで精密に研磨されたショルダーとプリインストールされた圧力ばねを備えています。このユニークな設計により、ねじはピボットまたはガイドとして機能し、ばねは一定の圧力を維持し、緩みを防止します。炭素鋼製で、亜鉛メッキ仕上げが施されており、自動化、電子機器、および機械にとって費用対効果の高いソリューションです。
技術仕様
| ヘッドタイプ | ショルダーヘッド |
|---|---|
| ヘッド径 | 6.0mm (M3標準) |
| ショルダー径 | 〜3.0mm (滑らか、ねじなし、ガイドとして機能) |
| ショルダー長 | 〜22mm |
| ドライブタイプ | プラス (PH2サイズ) |
| 全長 (L) | 34 mm (完全にカスタマイズ可能) |
| ねじ長 (L_t) | 6 mm (完全にカスタマイズ可能) |
| ねじ径 | M3 x 0.5mm |
| ばね | ショルダーにプリインストール (炭素鋼、亜鉛メッキ) |
| 材質 | 炭素鋼 (グレード4.8または8.8オプション) |
| 表面処理 | 亜鉛メッキ |
| カスタマイズ | すべての寸法、ばね力、メッキ |
主な用途とアプリケーション
- プリンターとスキャナー: フローティングフィットで、可動プリントヘッド、蓋、およびペーパートレイをガイドし、固定します。
- 自動化とロボット工学: ピボットジョイント、リニアアクチュエータのガイド、およびわずかなミスアライメントを許容する必要があるセンサーの固定。
- 電子機器エンクロージャ: サーバー、オーディオ機器、および機器のフローティングパネル、ヒンジ付きドア、およびアクセスカバーの固定。
- 自動車内装: ラトルフリーのフローティング動作を必要とするトリムパネル、カップホルダー、およびコンパートメントの取り付け。
- 一般機械: バインディングなしで簡単に取り外してアライメントする必要があるガード、カバー、およびメカニズムの固定。
使用方法
- 準備: ばねはプリインストールされています。滑らかなショルダーとねじ付き端を特定します。
- 挿入: 滑らかなショルダーを上部コンポーネントのクリアランス穴に挿入します。この穴は、ねじをガイドするために、ショルダー径 (~3.0mm) にぴったり合う必要があります。ねじが突き出ます。
- アライメント: ショルダーがコンポーネントをアライメントします。ばねは、ねじ頭と上部コンポーネントの表面の間に圧縮されます。
- 締め付け: PH2プラスドライバーを使用して、ねじ付き端を、受け側のねじ穴または反対側のナットにねじ込みます。
- 締め付け: 必要なクランプ力が得られるまで締め付けます。長いショルダーにより、ねじが締まっている場合でも、上部コンポーネントがわずかに「フローティング」またはピボットできます。ばねは張力を維持します。締めすぎないでください。
当社の利点
- 20年以上のねじ製造経験と非標準ねじのカスタム開発経験により、費用対効果の高いソリューションを提供し、ファスナーサプライチェーンの課題解決を支援します。
- 台湾から輸入したすべての機械を備えた精密生産設備により、精密ねじとハードウェアアクセサリを製造しています。互換性検証のための無料サンプルテストが利用可能です。
- 工場出荷前にすべての製品バッチに対して複数の厳格な品質管理チェックを行う完全な管理システム。
- シームレスなコラボレーションとシステムサポートサービスを提供する専任のアカウント管理により、安心を保証します。
サポートとサービス
当社のばねねじに関して技術サポートが必要な場合やご質問がある場合は、当社の知識豊富な専門家チームがお手伝いいたします。以下を含む包括的なサポートサービスを提供しています:
- プロジェクトに最適なタイプとサイズを確実に選択するためのアドバイス
- 適切な取り付け技術に関するガイダンス
- 詳細な製品仕様と材料安全データシート
- ステップバイステップの取り付けガイドとトラブルシューティング支援
- 製品寿命を延ばすためのメンテナンスのヒントとベストプラクティス
梱包と発送
当社のばねねじは、完璧な状態で到着するように注意して梱包されています:
- 丈夫で防湿性の高いビニール袋にしっかりと入れ、頑丈な段ボール箱に入れます
- 輸送中の移動を防ぐために梱包材で緩衝
- 製品情報を記載した明確なラベルにより、識別が容易
- 大量注文はパレット化され、シュリンク包装され、しっかりとストラップで固定
- 追跡情報を提供する信頼性の高い宅配便サービス
注: 当社の工場では、カスタマイズされた図面を受け付けています。特定の認証またはその他のパラメータを強調表示する必要がある場合は、お問い合わせください。
