316 不同鋼 振動耐性のためのM6-M12
商品の詳細:
| Place of Origin: | China |
| ブランド名: | guanbiao |
| 証明: | ISO9001 |
| Model Number: | Customizable |
| 書類: | guanbiao hardware PPT(new)P...DF.pdf |
お支払配送条件:
| Minimum Order Quantity: | 50000 |
|---|---|
| 価格: | negotiable |
| Packaging Details: | Plastic bag + carton + pallet |
| Delivery Time: | 15-20 work days |
| Payment Terms: | T/T |
| Supply Ability: | 5000000 |
|
詳細情報 |
|||
| Product Application: | Electronics chassis assembly | Head Style: | Flat |
|---|---|---|---|
| Lead Time: | 15~20 working days | Finsh: | Passivation + Electropolishing (Ra 0.4µm) |
| Installation Method: | Riveting | Material: | Stainless Steel |
| Tolerant: | +/- 0.05mm | Dimension: | We Can Customise to your dimension |
| Knurl Depth: | 0.3±0.05mm | ||
| ハイライト: | 316 ステンレス鋼の ニットナッツ,M6-M12 振動に耐えるニットナッツ,保証付きのステンレス鋼のニベットナッツ |
||
製品の説明

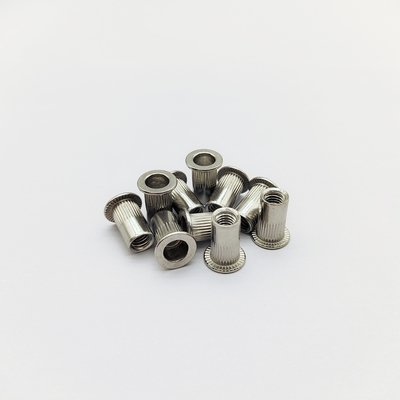

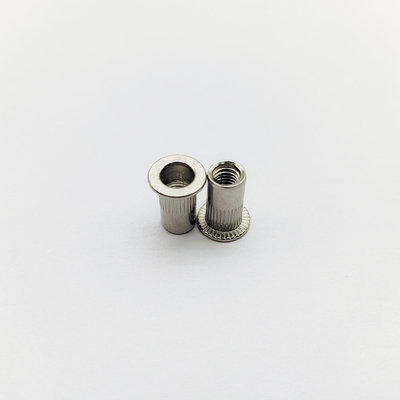

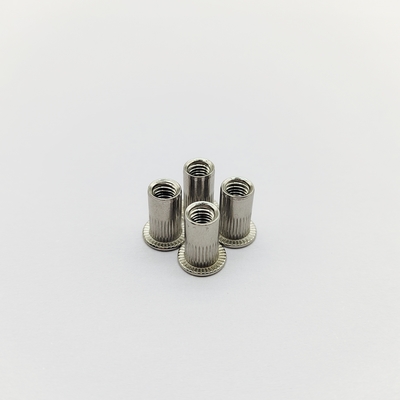

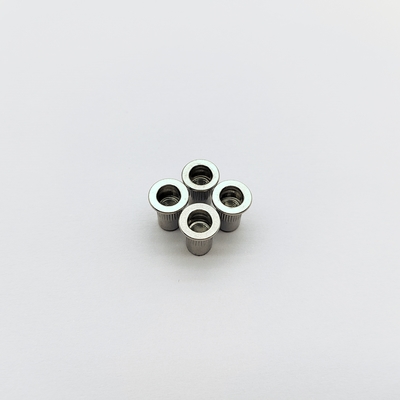

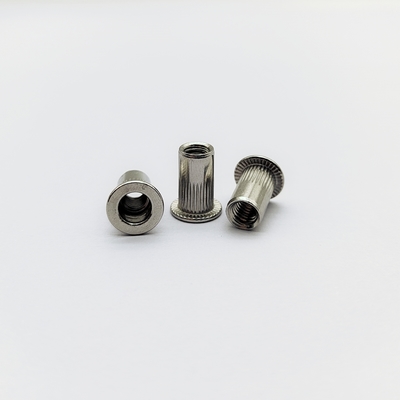

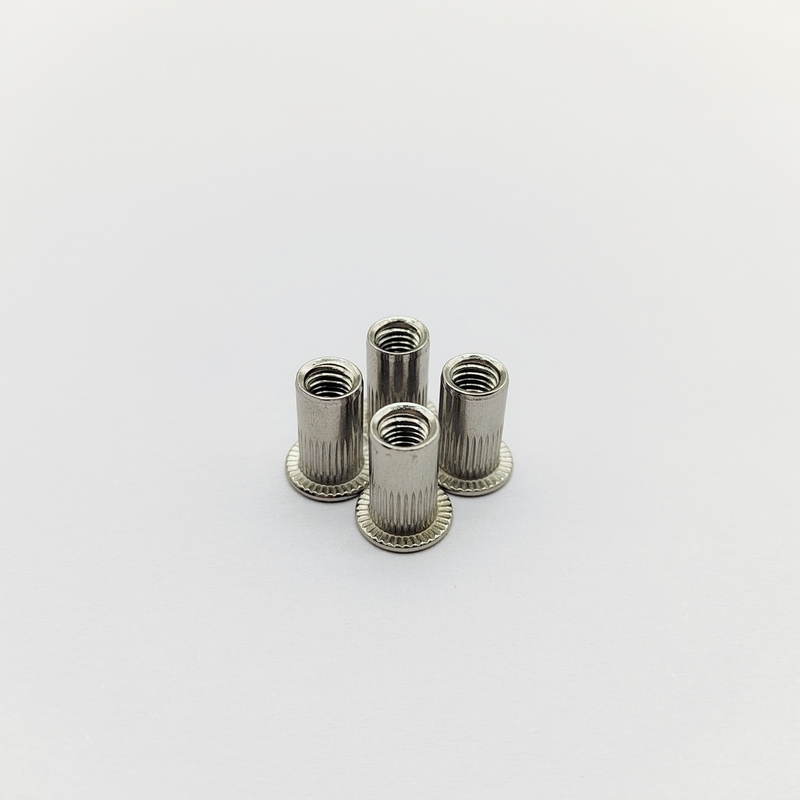

316 SS 高耐久性ローレットリベットナット - クロスローレット & バーブ - 振動環境向け - M6～M12
| 属性 | 値 |
|---|---|
| 製品用途 | 電子機器シャーシ組立 |
| ヘッドスタイル | フラット |
| リードタイム | 15～20営業日 |
| 仕上げ | 不動態化 + 電解研磨 (Ra 0.4µm) |
| 取り付け方法 | リベット留め |
| 材質 | ステンレス鋼 |
| 公差 | +/- 0.05mm |
| 寸法 | お客様の寸法に合わせてカスタマイズできます |
| ローレット深さ | 0.3±0.05mm |
製品説明
クロスローレット & バーブ付きの極めて高い耐回転リベットナット。316ステンレス鋼、70%のねじ深さ。20Gの振動に耐えます。M6-M12サイズ。電解研磨済み。DNV-GL & MIL-STD-1312認証。
設計対象高衝撃環境、これらのリベットナットは、クロスローレット (深さ0.5mm) と ラジアルバーブ を組み合わせて、最大の耐回転性を実現しています。90°フラットヘッド は空力的なシーリングを提供し、電解研磨された316Lボディ は塩水噴霧腐食に耐えます。部分的なねじ (70%の深さ) は引張強度を維持し、重量を30%削減します。MIL-STD-1312振動規格を超えています。
技術仕様
| ヘッドタイプ | フラットヘッド |
| ヘッド径 (D) | M6: 12.0mm; M10: 18.0mm; M12: 21.0mm |
| 全長 (L) | M6: 10-25mm; M10: 15-40mm; M12: 20-50mm |
| ねじ深さ (T) | Lの70% |
| ボディ仕上げ | セミスムース (垂直リニアグレイン) |
| 材質 | A4-80ステンレス鋼 (316L) |
| 表面処理 | 不動態化 + 電解研磨 (Ra 0.4µm) |
| 耐振動性 | 20G @ 2000Hz (MIL-STD-1312) |
| カスタマイズ | ローレット深さ/角度、ねじパーセンテージ |
主な用途とアプリケーション
- 航空宇宙: エンジンベイパネル、着陸装置カバー
- 海洋: プロペラシャフトガード、ソナーハウジング
- 鉄道: ボギーフレームマウント、カプラー機構
- エネルギー: 風力タービンブレードジョイント、油圧バルブブロック
- 鉱業: ドリルヘッドアセンブリ、コンベアインパクトゾーン
使用方法
- 表面処理:
- グリットブラストパネル (SA 2.5規格)
- Dinitrol 4941防錆剤を塗布
- 精密穴あけ:
- 穴公差: ナットOD -0.05/+0.03mm
- ペックサイクル付きの超硬ドリルを使用 (焼き付きを避ける)
- 油圧取り付け:
- 油圧工具圧力を設定: M6: 250 bar; M12: 600 bar
- 三葉マンドレルを係合 (120°オフセット)
- 3～5mm/秒で引っ張り、力ピークまで
- 取り付け後:
- 渦電流試験でクラックを確認
- ねじ部にTefgel®焼付き防止剤でシール
- 振動検証:
- 24時間の共振スイープテスト (5-2000Hz)
- MIL-STD-1312あたり最大0.01mmの変位
当社の利点
- 20年以上のねじ製造経験と非標準ねじのカスタム開発経験
- 台湾からのすべての輸入設備を備えた精密生産設備
- 各バッチに対して複数の厳格な監視を行う完全な管理システム
- シームレスなコラボレーションのための専任アカウント管理
サポートとサービス
- 知識豊富な専門家による技術サポートと製品選択に関するアドバイス
- 製品仕様、取り付けガイド、トラブルシューティングなど、包括的なサポート
- 製品の寿命と性能を延ばすためのメンテナンスのヒントとベストプラクティス
梱包と発送
- 頑丈な段ボール箱内の防湿性プラスチックバッグによる安全な梱包
- シュリンク包装とストラップによるバルク注文のパレット輸送
- 追跡情報を提供する信頼性の高い宅配便サービス
カスタマイズ可能: 当社の工場では、カスタマイズされた図面を受け入れることができます。特定の認証またはその他のパラメータについては、お問い合わせください。
