詳細情報 |
|||
| 突飛性: | ±1.5mm ±2.0mm ±2.5mm ±3.0mm | 抗張力: | 1200 MPa |
|---|---|---|---|
| 歯: | いいえ | 表面処理: | ダクロメット® コーティング (1,000時間 塩水噴霧) |
| 使用: | 調整の修正 | 原産国: | 中国 |
| パッケージ内容: | 10000 x 偏向調整螺栓 | 外観: | スムーズ |
| 製造工程: | 冷間圧造、冷間鍛造 | ドライブ: | ヘックスソケット |
| ハイライト: | グレード12.9 偏心調整ねじ,ダクロメットコーティング 六角穴付きねじ,±1.5-3.0mm オフセット付き偏心ねじ |
||
製品の説明

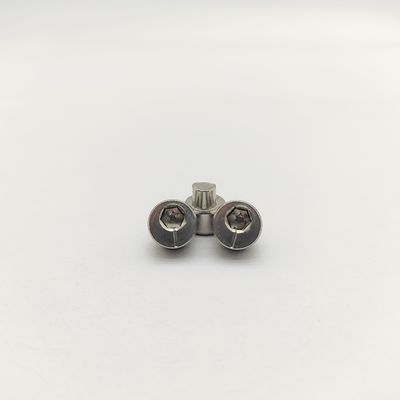

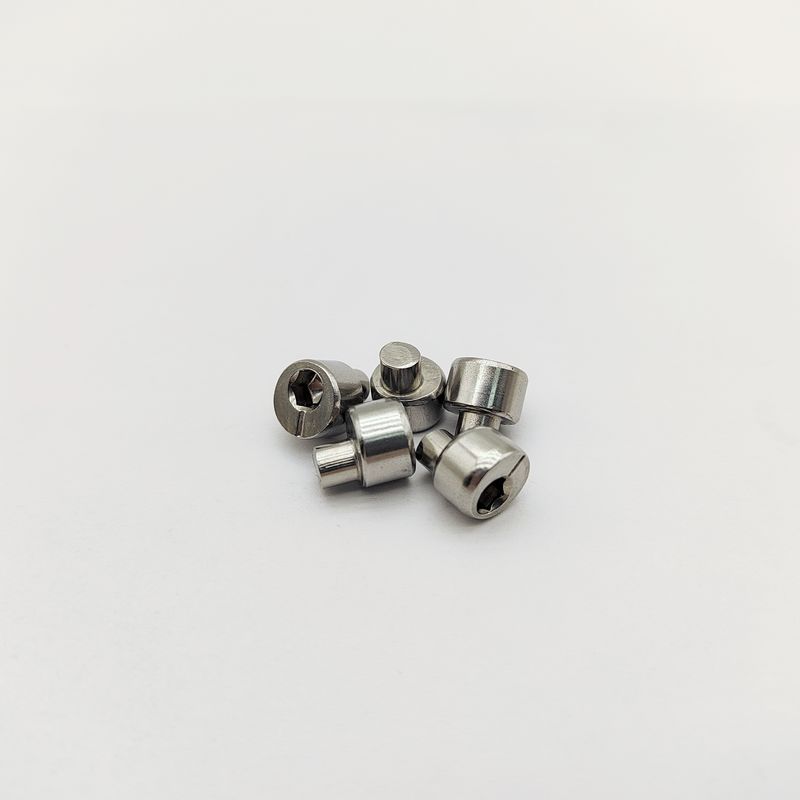

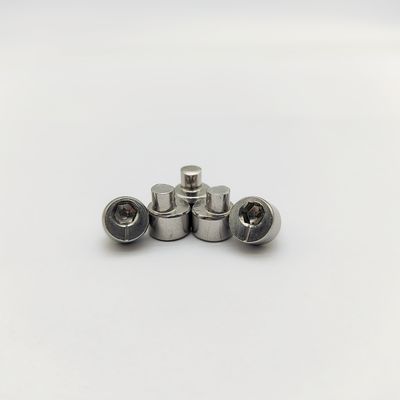

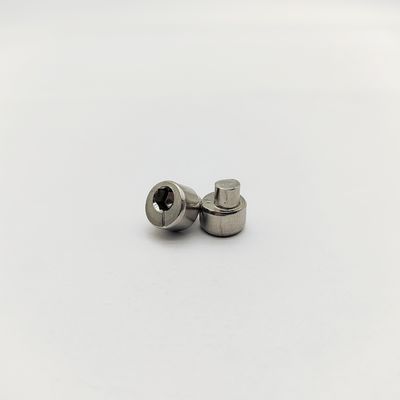

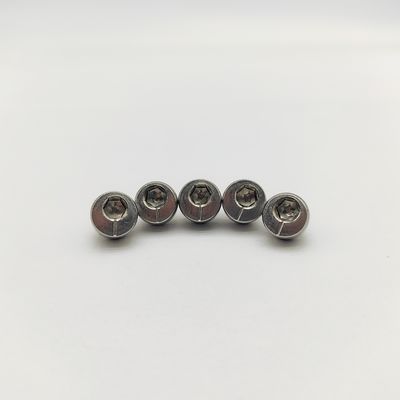

六角穴付き偏心ネジ - グレード12.9鋼 - ±1.5-3.0mm オフセット - 機械アライメント - ダクロメートコーティング
|
偏心ロッキングピン |
六角ドライブ偏心ネジで構造的なずれを補正します。±1.5-3.0mm オフセット。グレード12.9合金鋼、ダクロメートコーティング。鉱業/コンベア機器用。六角サイズ: H8-H14。カスタムオフセット。
**重工業フレームの再アライメント**用に設計されたこれらの **六角穴付き偏心ネジ**は、最大6mmの穴あけ誤差を補正するための **精密機械加工されたオフアクシスシャンク（±1.5-3.0mmオフセット）**を備えています。 **焼き入れ焼き戻し42CrMo合金鋼（グレード12.9）**で構成され、1,200MPaの引張強度と、過酷な環境での腐食に耐える **ダクロメートコーティング**を提供します。 **内部六角ドライブ（H8-H14）**により、剥がれずに高トルクでの取り付けが可能です。
技術仕様 |
|
| ドライブタイプ | 六角穴（内部アレンドライブ） |
| 偏心オフセット（e） | ±1.5mm、±2.0mm、±2.5mm、±3.0mm |
| 六角サイズ（AF） | H8（M10）、H10（M12）、H12（M16）、H14（M20） |
| サイズ | M10x25mm～M20x120mm |
| 引張強度 | 1,200 MPa |
| 材質 | 合金鋼 42CrMo（グレード12.9） |
| 表面処理 | ダクロメート®コーティング（塩水噴霧1,000時間） |
| 最大プレート厚さ | 20mm（片側） |
| カスタマイズ | 非標準のe値、長さ、コーティング |
主な用途と適用分野:
鉱山用コンベアフレームのアライメント
プレス機溶接部修理
クレーンブーム接続部
農業機械組立
造船構造補償
使用方法:
1. **ネジシャンクを回転**させ、オフセットベクトルを穴のずれに合わせてください。
2. ずれたプレートを通して**挿入**してください。
3. **六角キー**（例：M12用H10）を使用して、**150-220 Nm**（M12）で**トルク**をかけてください。
4. 溶接や再穴あけなしで**クランプ**してください。
